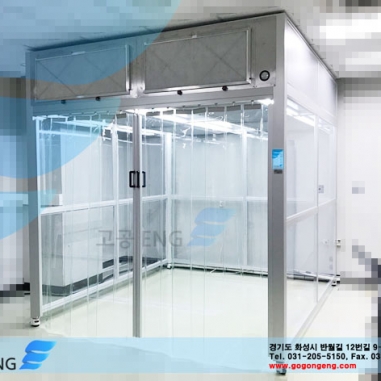

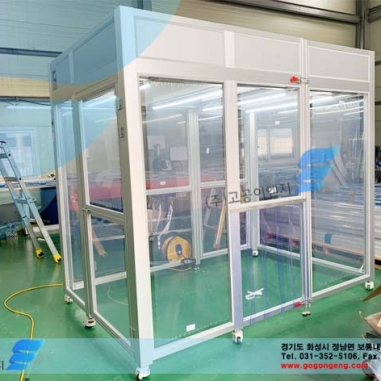

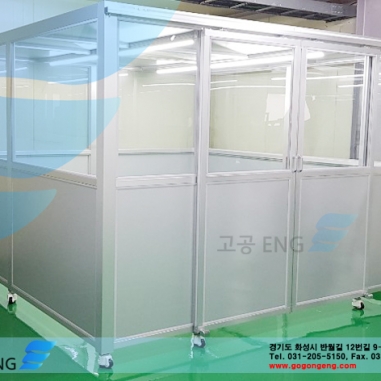

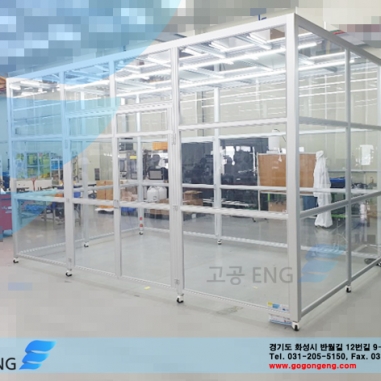

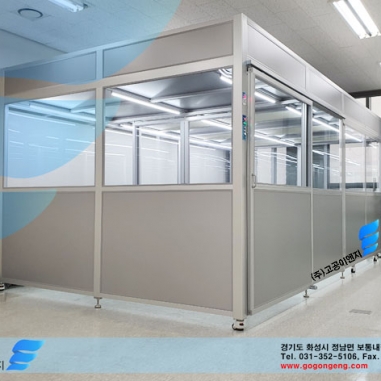

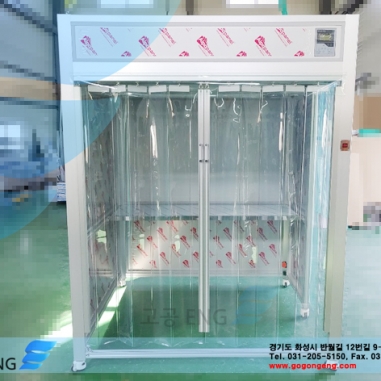

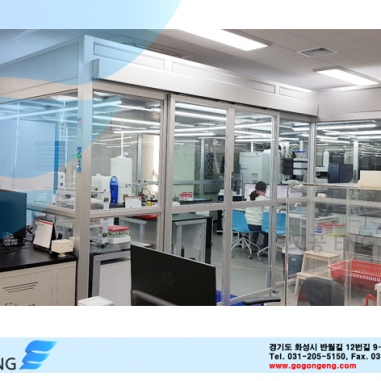

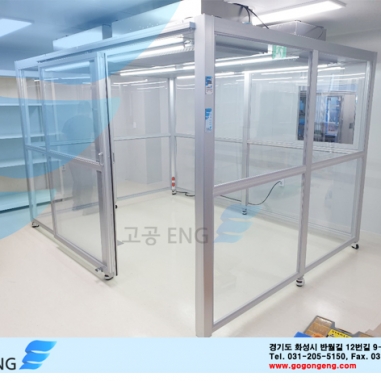

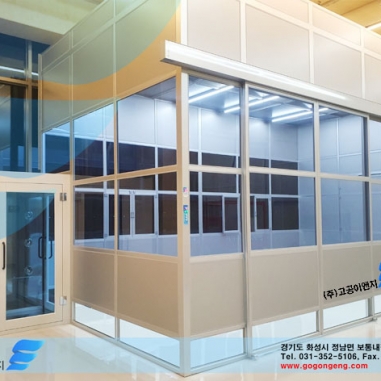

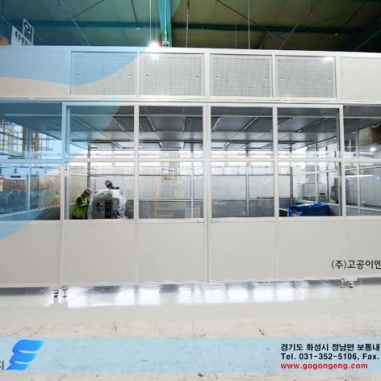

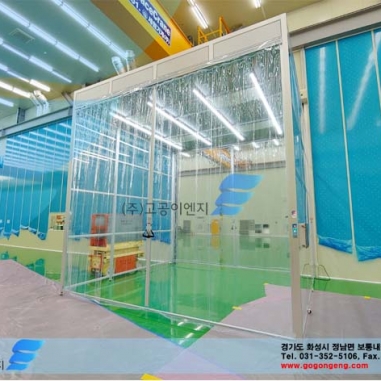

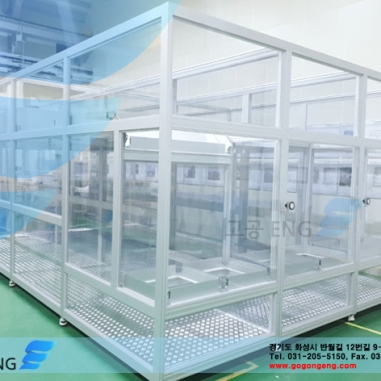

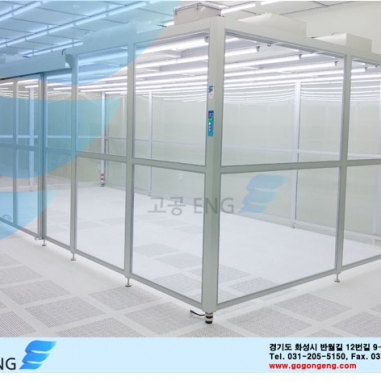

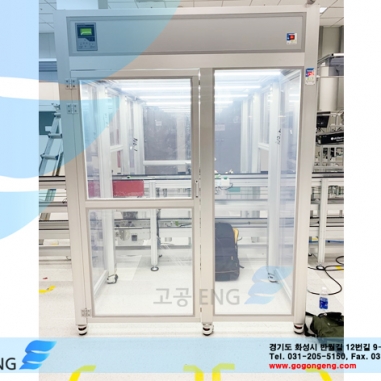

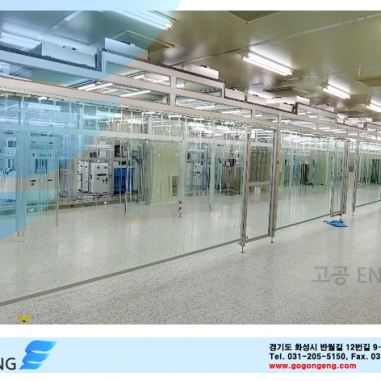

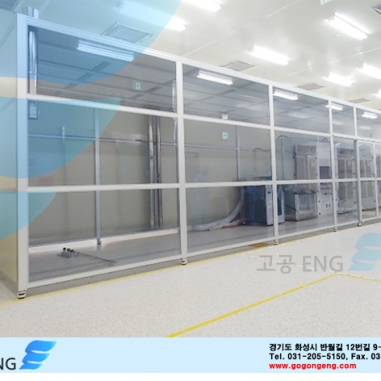

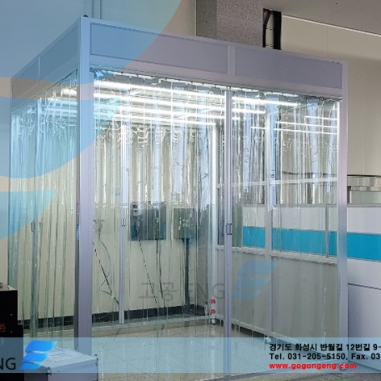

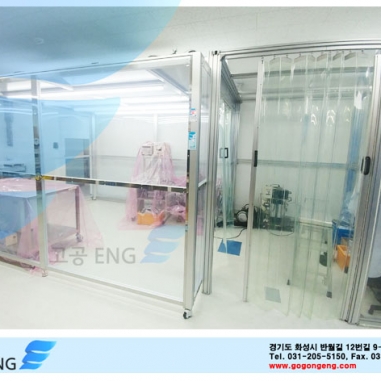

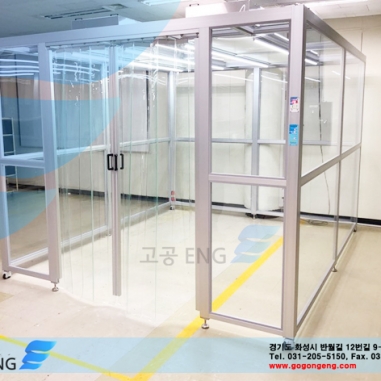

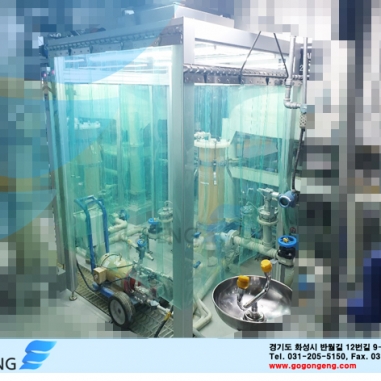

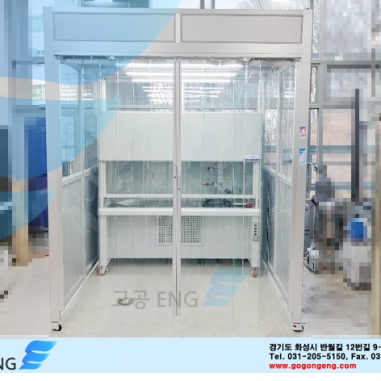

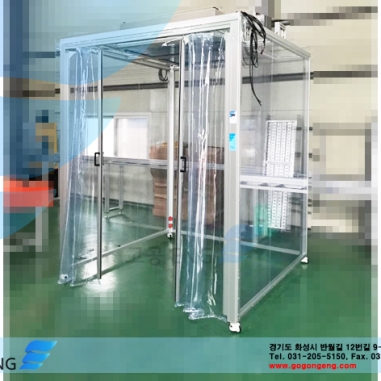

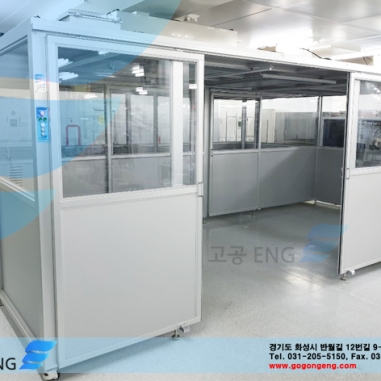

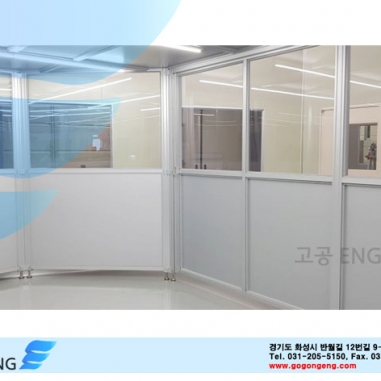

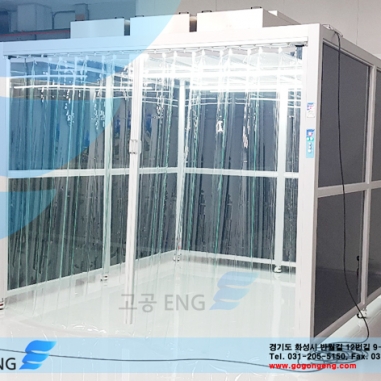

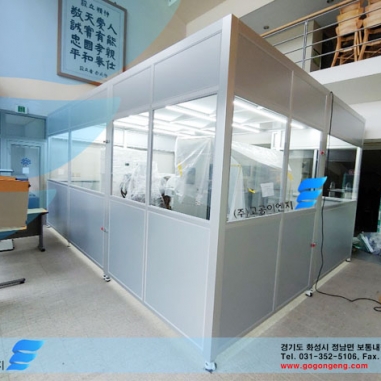

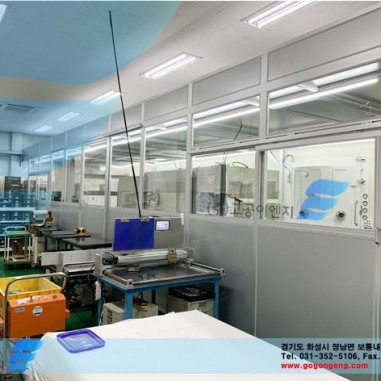

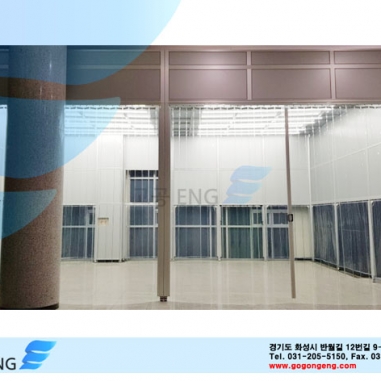

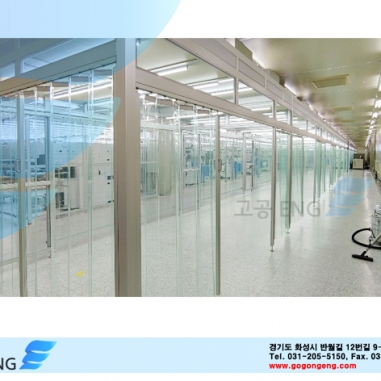

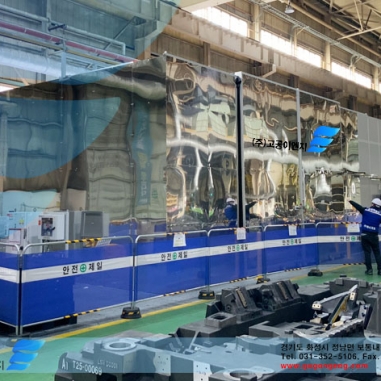

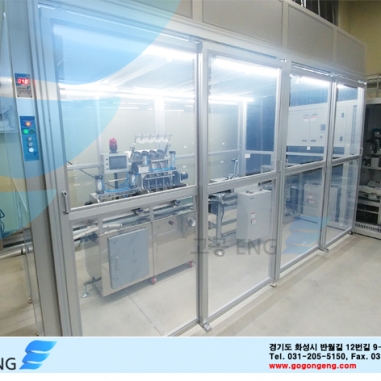

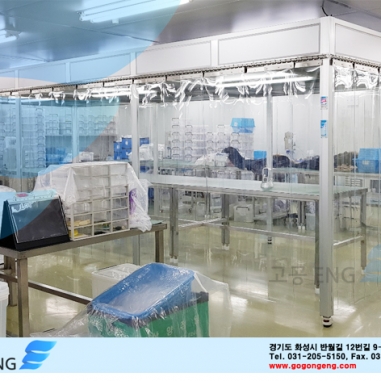

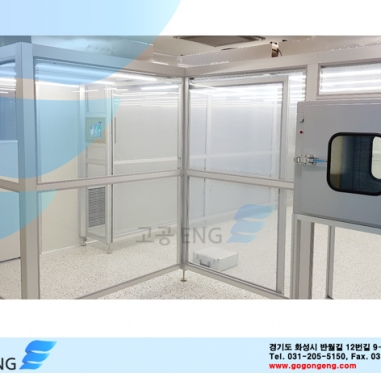

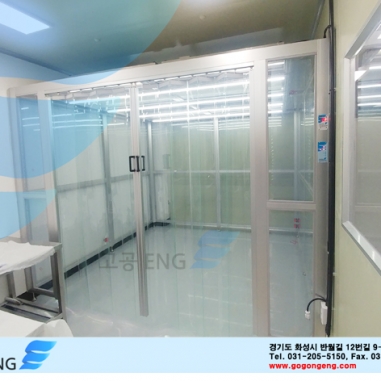

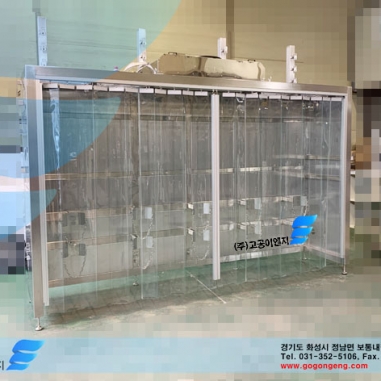

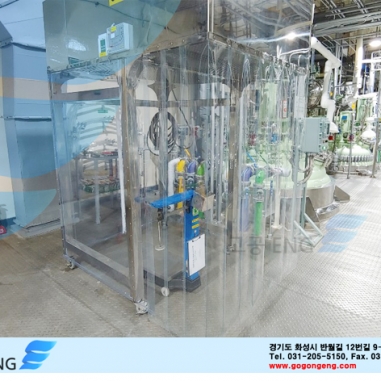

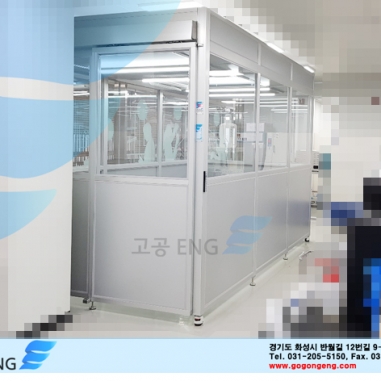

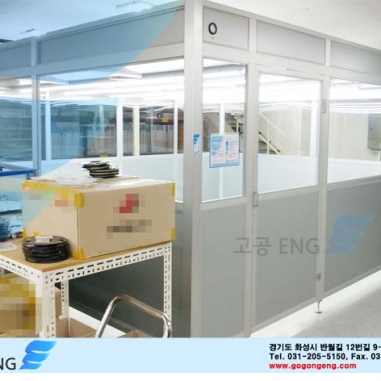

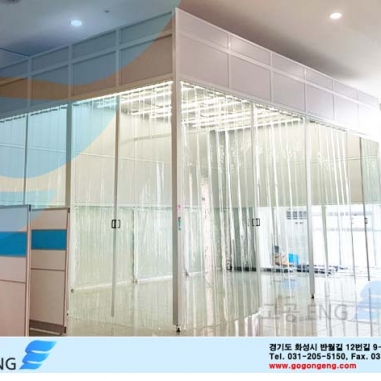

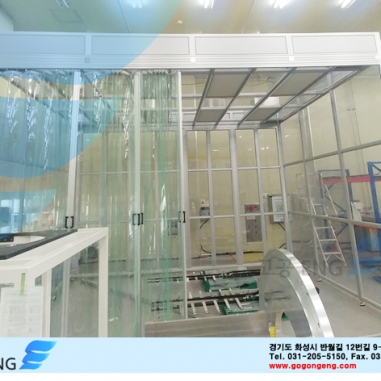

클린부스의 개요
당사 Clean Booth System은 HEPA & ULPA Filter에서 여과된 청정기류가 천정에서 수직방향으로 하강하는 수직 층류방식으로 내부의 양압 에 의해 외부 공기의 유입을 차단하여 Class 10~100,000 청정 공간을 얻을 수 있는 System입니다.
고객의 요구조건과 작업의 특성에 따라 규격 및 마감재 선택이 가능하며, AL-Profile로 제작되어 경제적이며, 내구성이 우수하고 경량으로 이동성이 향상되었습니다.
경제적으로 Clean Room에 비해 낮은 비용으로 극소적으로 청정환경을 구현할 수 있습니다.
클린부스 사양
클린부스 부품별 정리

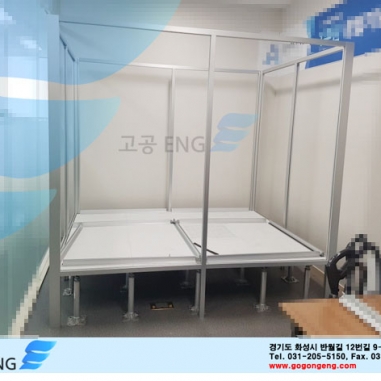

ALUMINIUM PROFILE 구분
고공이엔지에서 자체 개발하여 각종 액세서리를 매립 및 부착할 수 있게 하였으며, 프로파일에 불필요한 홈을 막힘형으로 사용하여 클린부스 외관을 더욱더 깔끔한 이미지를
구현할 수 있게 최적화 하였습니다.또한 공용 프로파일을 사용함과 동시에 자체 개발형 프로파일도 공용 프로파일과 호환이 가능하며, 각종 부자재와 호환이 가능합니다.
(고공이엔지에서 주로 사용하는 프로파일을 소개하였으며, 이외 프로파일로도 제작 가능 하오니 착오 없으시기 바랍니다)
-
Main Column 80*80 -
80*80 Heavy Type -
80*120 Heavy Type -
80*160 Heavy Type -
40*80 경량형 -
40*80 한쪽 막힘형 -
40*80 양쪽 막힘형 -
40*80 Heavy Type -
40*40 경량형 -
40*40 양쪽 막힘형 -
30*30 경량형 -
60*60 경량형 -
15*30 -
Angle 30*30*4.5T -
Sliding Rail -
Auto Door Rail

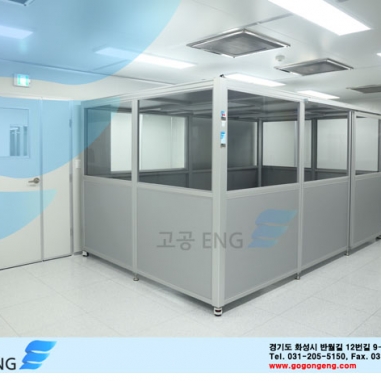

클린부스 Type별 구분
-

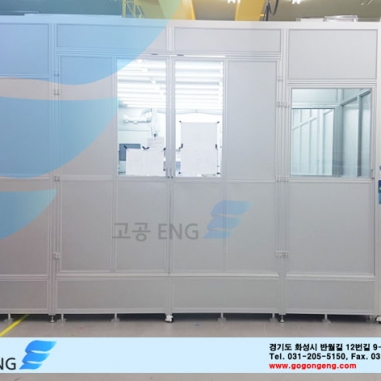

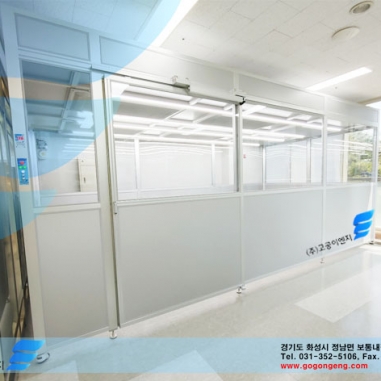

Main Type구분 마감 천정부 AL 복합판 벽체 상부 AL 복합판 벽체 중앙부 무정전 PC 투명 벽체 하부 AL 복합판 도어

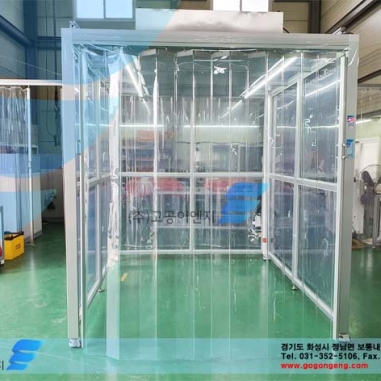

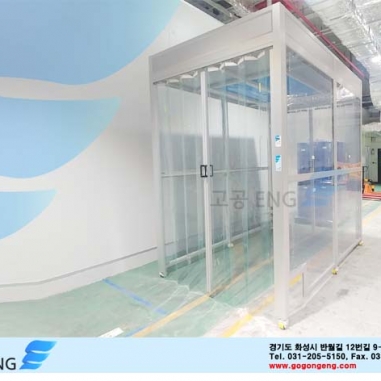

(option 포함)자동문 슬라이딩 도어 여닫이 폴딩도어 쉬트도어 스트립도어 -

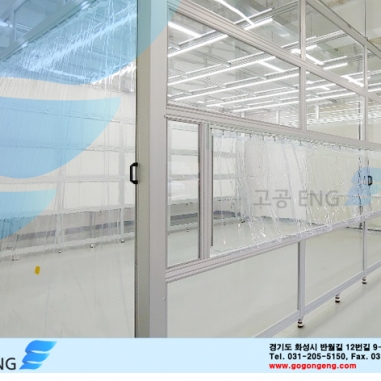

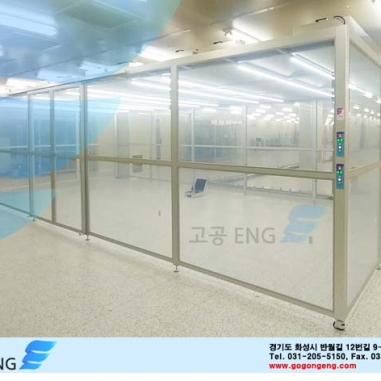

A-Type구분 마감 천정부 AL 복합판 벽체 상부 AL 복합판 벽체 중앙부 무정전 PC 투명 벽체 하부 무정전 PC 도어
(option 포함)자동문 슬라이딩 도어 여닫이 폴딩도어 쉬트도어 스트립도어 -

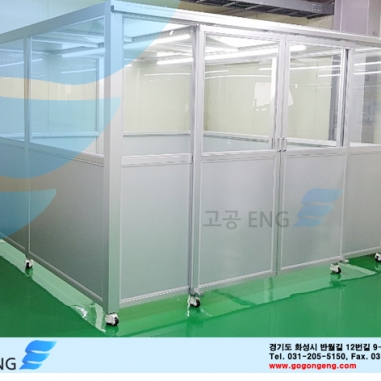

B-Type구분 마감 천정부 무정전 PC 벽체 상부 AL 복합판 벽체 중앙부 무정전 PC 투명 벽체 하부 무정전 PC 도어
(option 포함)자동문 슬라이딩 도어 여닫이 폴딩도어 쉬트도어 스트립도어 -
C-Type구분 마감 천정부 AL 복합판 벽체 상부 X 벽체 중앙부 무정전 PC 투명 벽체 하부 AL 복합판 도어
(option 포함)자동문 슬라이딩 도어 여닫이 폴딩도어 쉬트도어 스트립도어 -
D-Type구분 마감 천정부 AL 복합판 벽체 상부 X 벽체 중앙부 무정전 PC 투명 벽체 하부 AL 복합판 도어
(option 포함)자동문 슬라이딩 도어 여닫이 폴딩도어 쉬트도어 스트립도어 -

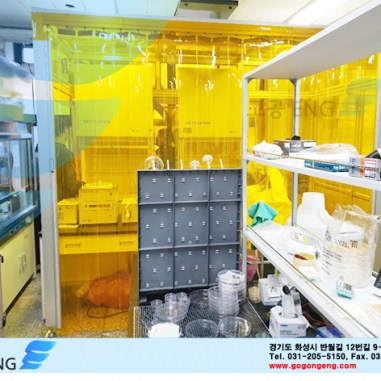

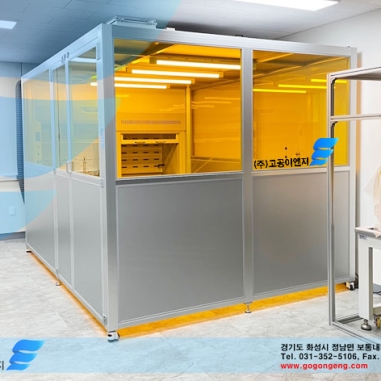

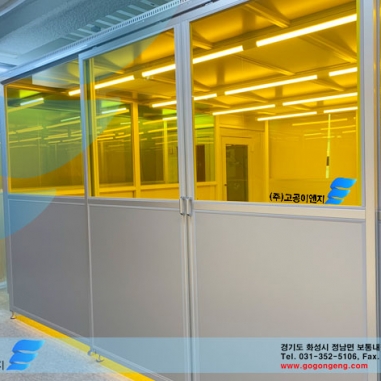

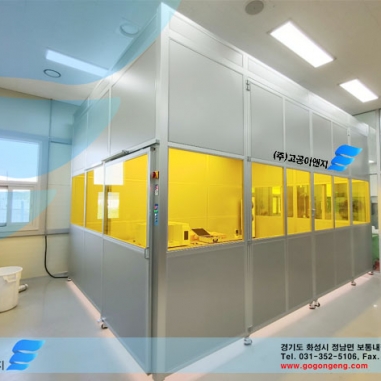

Yellow-Type구분 마감 천정부 AL 복합판 벽체 상부 AL 복합판 벽체 중앙부 무정전 PC Yellow 벽체 하부 AL 복합판 도어
(option 포함)자동문 슬라이딩 도어 여닫이 폴딩도어 쉬트도어 스트립도어 -

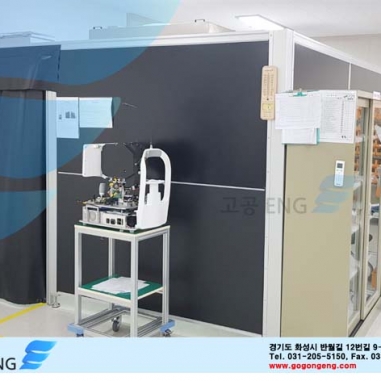

Black-Type구분 마감 천정부 AL 복합판 벽체 상부 AL 복합판 벽체 중앙부 무정전 PC Black 벽체 하부 AL 복합판 도어
(option 포함)자동문 슬라이딩 도어 여닫이 폴딩도어 쉬트도어 스트립도어
F.F.U (Fan Filter Unit)
특징
- 천정 설치형으로 Filter 및 Fan이 내장된 Clean Unit로써 Class 1~100,000 까지의
청정도를 쉽게 얻을 수 있습니다. - 고공이엔지에서 개발한 Control을 적용하여 용도에 따라 풍량을 3단 조절할 수 있습니다.
- 별도의 Control을 통한 개별 컨트롤 및 통합 컨트롤 풍량은 인버터 방식을 적용하여
0~100% 제어 가능합니다. - 클린부스의 유지 및 관리가 편리하며 저 청정도에서 고 청정도까지 복합적인 청정도 관리를
가능케 하는 시스템입니다. - 뿐만 아니라 AC-Motor를 이용한 F.F.U는 소비 전력이 낮아 경제적입니다.
- 고효율의 BLDC-Motor를 적용한 EFU가 있으며 저소음 형이므로 별도의 흡음 설비가
필요 없어 더욱 편리합니다.
사양서
| 구분 | 사양 | 비고 |
|---|---|---|
| Size | 576*1,176*210H | |
| FRAME | ALUMINIUM-5052, 1.0T | |
| 풍량(CMM) | 13CMM, 16CMM, 18CMM(MAX) | ±10% |
| EXTERNAL STATIC PRESSURE | 9mmAq | ±10% |
| Air Velocity (Max,~) | 0.45, 0.4, 0.35m/s | ±10% |
| power | 1Φ*200~240V*50/60Hz | ±5% |
| Motor Type | 135W, AC 6P | |
| Control | 단자대 Type | |
| Noise Lebel | 50~65dB(A) | |
| Equip' weight (except Filter) | 19Kg |
FILTER (Ulpa & Hepa)
ULPA FILTER EASY TO CONTROL FOR 0.1㎛ PARTICLE
0.12~0.17㎛99.9995% OVER (DOP TEST)
특성 및 용도
- 0.12~0.17㎛ 입자 제어용
- 초기압력손실 9.5mmAq(0.35m/s)
- 프레임 내식성 향상
- Clean Room Class 1~100
- 반도체, LCD 제조 LINE의 Clean room 적용
구성재료 및 사용조건
| COMPONENTS | DESIGNATION |
|---|---|
| MEDIA | WATER PROOF MICRO GLASS FIBER |
| FRAME | ALUMINIUM |
| SEALER | SELF-EXTINGUISHING SEALANT |
| MAX. TEMP | 650ºC |
| MAX. HUMIDITY | 100% RH |
* REQUEST OF CONSULTATION FOR THE CASE OF MAX. TEMPERATURE EXCESS.
HEPA FILTER0.3㎛ DOP EFFICIENCY
0.3㎛99.97% OVER (DOP TEST)
특성 및 용도
- 0.3㎛ 입자 제어용
- 초기압력손실 9.5mmAq(0.35m/s)
- 프레임 내식성 향상
- Clean Room Class 1~100,000
- 반도체, 전자관련 제조 LINE의 Clean room 적용
구성재료 및 사용조건
| COMPONENTS | DESIGNATION |
|---|---|
| MEDIA | WATER PROOF MICRO GLASS FIBER |
| FRAME | ALUMINIUM + ALUNINIUM FINISHING |
| SEALER | SELF-EXTINGUISHING SEALANT |
| MAX. TEMP | 650ºC |
| MAX. HUMIDITY | 100% RH |
* REQUEST OF CONSULTATION FOR THE CASE OF MAX. TEMPERATURE EXCESS.
CONTROL PANEL
고공이엔지의 자체 개발품으로서 디지털 3단 제어방식으로 사용이 편리하며,프로파일
Main 기둥부에 매립함으로써 깔끔한 디자인 및 설치가 편리합니다. Fan버튼 기능을
3개로 분리하여 사용자가 조금 더 편리하고 빠르게 Fan 제어를 할 수 있도록
개발하였습니다.
CONTROLLER 고 사양 및 저 사양 버튼 모양만 다를뿐 기능은 동일함
Main Power
- Control의 전체 전원을 ON/OFF 할 수 있음.
- Power 버튼을 누르면 전체 기능이 ON상태가 된다.
- Power ON상태에서 버튼을 누르면 전체 기능이 OFF상태가 된다. (단, Power OFF시 F.F.U & LED를 먼저 OFF 할것.)
LED(조명)
- 사용자의 편의를 위해 LED스위치를 1~2로 나누어 설치가 가능합니다.
- UV & 살균 등도 부스 내부에 설치 가능하며, 1, 2번으로 나눠 LED와 같이
설치하여 컨트롤 할 수 있습니다. (단, 사용자 요청 및 수량이 많지 않을 경우 분할하지 않음.)
Fan Switch (HIGH)
- Fan Switch 누를 때 마다 Fan ON 및 OFF로 설정됨.
- LOW 또는 MID에서 작동 중 OFF 하지 않고 HIGH 버튼을 누르면 바로 변경됨.
Fan Switch (MID)
- Fan Switch 누를 때 마다 Fan ON 및 OFF로 설정됨.
- HIGH 또는 LOW에서 작동 중 OFF 하지 않고 HIGH 버튼을 누르면 바로 변경됨.
Fan Switch (LOW)
- Fan Switch 누를 때 마다 Fan ON 및 OFF로 설정됨.
- HIGH 또는 MID에서 작동 중 OFF 하지 않고 HIGH 버튼을 누르면 바로 변경됨.
고공이엔지 클린부스 컨트롤 작동 메뉴얼 동영상 자료입니다.
디지털 차압계
고공이엔지의 자체 개발품으로서 F.F.U와 Filter의 압력을 나타내는 장치로써 일정 압력이 되면
필터 교체 시기를 확인하여 유지 관리를 할 수 있습니다. 시인성을 높이기 위해 디지털
세븐세그먼트를 적용하여 개발 한 것이 특징입니다.
Filter 교체 주기
- 초기 압력의 2배이상 상승할 경우. (통상 초기 압력은 9.5~12mmAq), 초기 압력 값은 여건에 따라 달라 질수 있음.
- 최초 6개월, 이후 12개월 주기.
(Filter 교환 시기는 장비의 사용조건 외에 주변의 청정도 및 가동 시간에 따라
교환 주기는 변경 될 수 있음.)
매립 콘센트
특징
- Profile Main Column에 매립하여 Clean Booth 내부에서 사용하는 장비 및 편의 시설
연결용으로 사용할 수 있습니다. - 기본 설치는 2개소이며, 요청 시 추가 설치 가능하지만 전기 용량은 사용량에 따라
전기 용량 확인 후 설치 가능합니다. - 고공이엔지에서는 방우형 매립 콘센트를 사용하고 있어, 세척 작업 및 생활 방수가 가능하며,
개별적으로 COVER가 있어 사용하지 않을경우 안전하게 보호 할 수 있습니다.
액세서리
LED (조명)
- Slim Type LED적용.
- 조도 계산으로 500~600Lux 기준으로 적정수량 설치. (18W 사용)
- 사용자 요청에 따라 800~1,000Lus 이상 요청시 40W 적용하여 설치.
- 사용 여건에 따라 일반 T/D Lighting. UV(자외선 차단등), 살균등도 설치 가능하며,
LED와 같이 설치하여 사용 가능합니다.
WHEEL MASTER (60s)
- 높낮이 조절 기능
- 손쉬운 이동성, 고정성, 방진성
- 개당 허용 하중 : 250Kg/EA
- 추천 허용 하중 : 500Kg/4EA
- 자중 : 0.63Kg
WHEEL MASTER (40s)
- 높낮이 조절 기능
- 손쉬운 이동성, 고정성, 방진성
- 개당 허용 하중 : 50Kg/EA
- 추천 허용 하중 : 100Kg/4EA
- 자중 : 0.37Kg
LEVEL FOOT
- 높낮이 조절 기능
- 방진기능, 흔들림 방지
- M8 허용 하중(4EA/Kg) : 200Kg
- M16 허용 하중(4EA/Kg) : 700Kg
